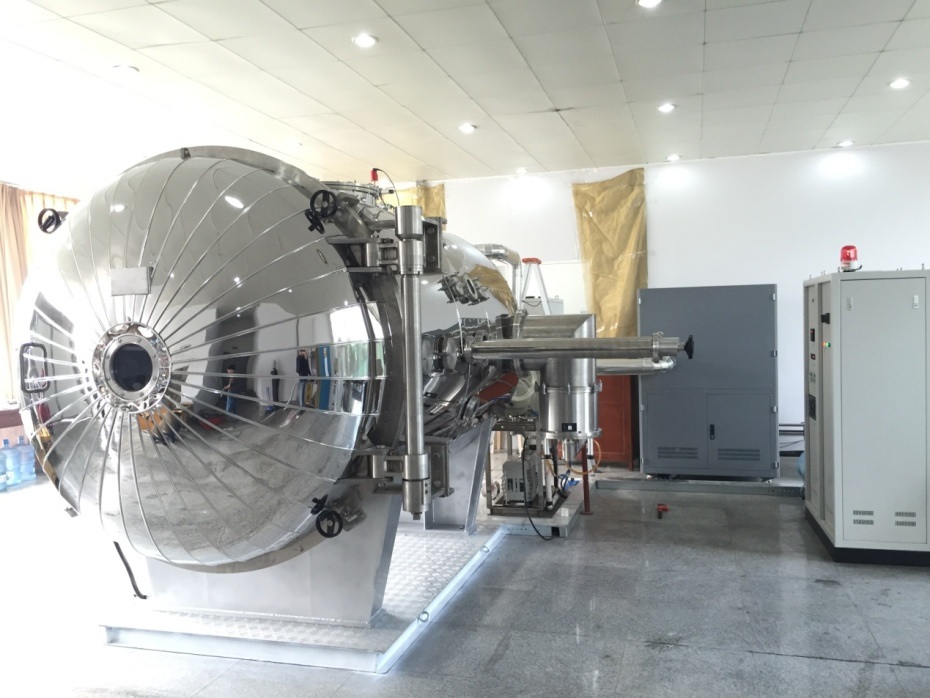

超高真空試驗艙也叫熱真空試驗艙，用于在真空條件下，在試件上做冷熱循環試驗。超高真空試驗艙主要由箱體和真空系統兩大部分組成。

滿足標準：

GB/T 34522-2017 航天器熱真空試驗方法

箱體：

超高真空試驗艙的外殼能承受外部壓力(真空)。在試驗箱內與高真空接觸的殼體由304L不銹鋼制成，厚度可以確保結構與尺寸的穩定。所有內表面做了材料放氣處理，內部密封。試驗箱內的所有硬件均為不銹鋼材料或高真空材料制成。

真空系統：

控制原理壓力變送器檢測工作室內的壓力，并將檢測到的壓力信號經放大、模/數轉換、非線性補償后與控制儀表的設定值進行比較，由此產生的偏差信號從而控制電磁閥開和關，使工作室的壓力保持在一定的范圍內。

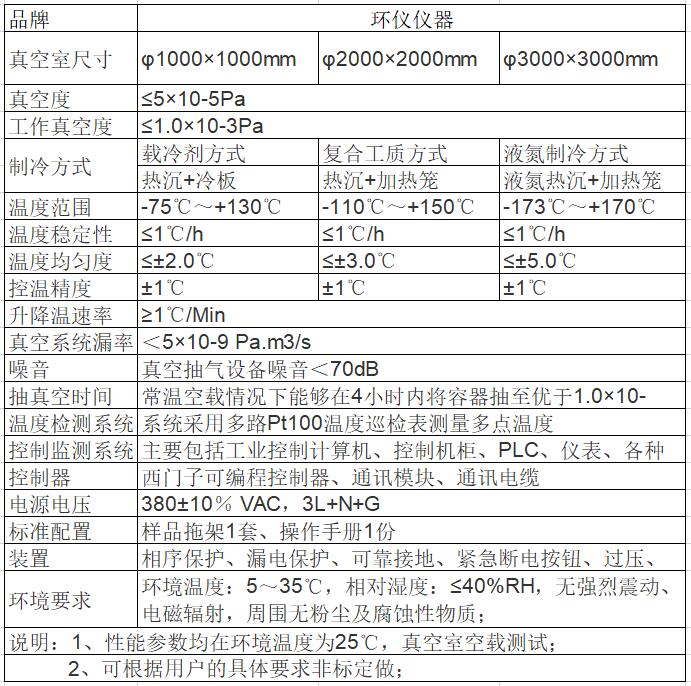

技術參數：

設計特點：

1.操作簡單，開啟(閉合)僅操作電機的正(反)轉；

2.密封可靠，關閉后側門壓緊密封圈，能滿足高真空的工況的要求；

3.側門下降、關閉及開啟、上升是通過電機來控制；

4.本機構充分利用側門重力的作用，實現側門的下降到位后的開啟過程定位。
