在氮氧傳感器的大批量生產制造過程中，在氮氧傳感器出廠之前，需要使用傳感器標定試驗艙對每個傳感器進行逐一測量標定，下面為大家介紹一種使用氮氧傳感器標定試驗艙標定的測試過程。

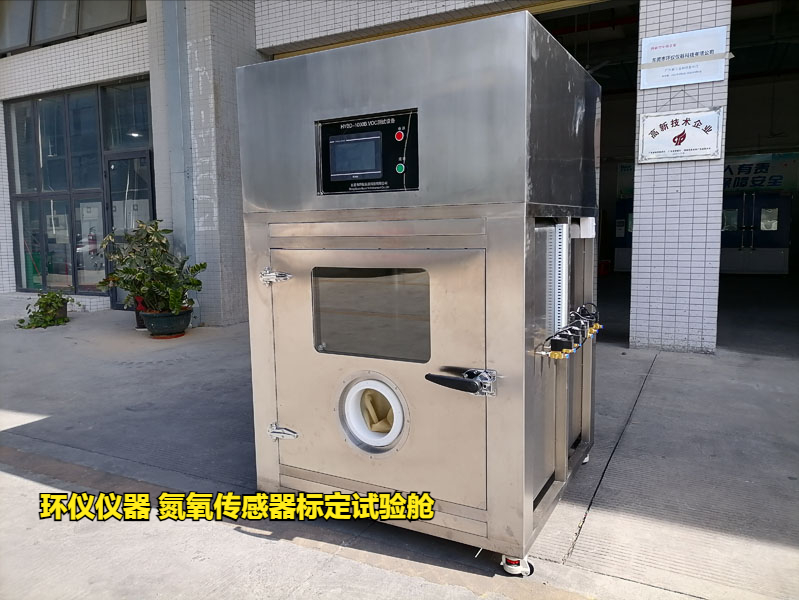

標定設備：環儀儀器 氮氧傳感器標定試驗艙

標定過程：

1.初始穩定：等待測試臺架模塊上的每個氮氧傳感器的氮氧電流能夠穩定在0.05μA之后，再進入下一步。

2.標定測試：

在4個不同的預設標定氣氛點下，獲取來自標準傳感器感測到的混合氣體中的標準NO濃度測量值和標準O2濃度測量值。

這些測量值能夠通過數據線連接被直接傳送給每個待進行標定測試的傳感器，并經由每個待進行標定測試的傳感器進行數據處理后形成對應的標定曲線。

每個待進行標定測試的傳感器能夠根據測量到的電流值數據以及對應的標定曲線，輸出對應的測試NO濃度值和測試O2濃度值。

預設標定氣氛點表示針對氮氧傳感器的標定而預先設定的混合氣體中的NO濃度值和O2濃度值。

3.校驗測試：

在完成第二步之后，在兩個不同的預設校驗氣氛點下，獲取每個待進行標定測試的氮氧傳感器的校驗NO濃度測量值和校驗O2濃度測量值。

將對應的濃度測量值符合預設公差規范的氮氧傳感器確定為合格的氮氧傳感器。

預設校驗氣氛點表示針對氮氧傳感器的校驗而預先設定的混合氣體中的NO濃度值和O2濃度值。

校驗氣氛點具體值：

第一預設標定氣氛點：NO濃度值范圍為60ppm±5ppm、O2濃度值范圍為8％±0.3％。

第二預設標定氣氛點：NO濃度值范圍為560ppm±20ppm、O2濃度值范圍為8％±0.3％。

第三預設標定氣氛點：NO濃度值范圍為60ppm±10ppm、O2濃度值范圍為12％±0.4％。

第四預設標定氣氛點：NO濃度值范圍為560ppm±20ppm、O2濃度值范圍為12％±0.4％。

第一預設校驗氣氛點：NO濃度值范圍為10ppm±10ppm、O2濃度值為20.3％。

第二預設校驗氣氛點：NO濃度值范圍為560ppm±56ppm、O2濃度值范圍為12％±0.3％。

4.不合格處理：如果待進行標定測試的氮氧傳感器中存在NO濃度測量值和O2濃度測量值不符合預設公差規范的氮氧傳感器，則進行報警提醒。
